ATS skydas generatoriui SMITH 7, 8 ir 10 kW

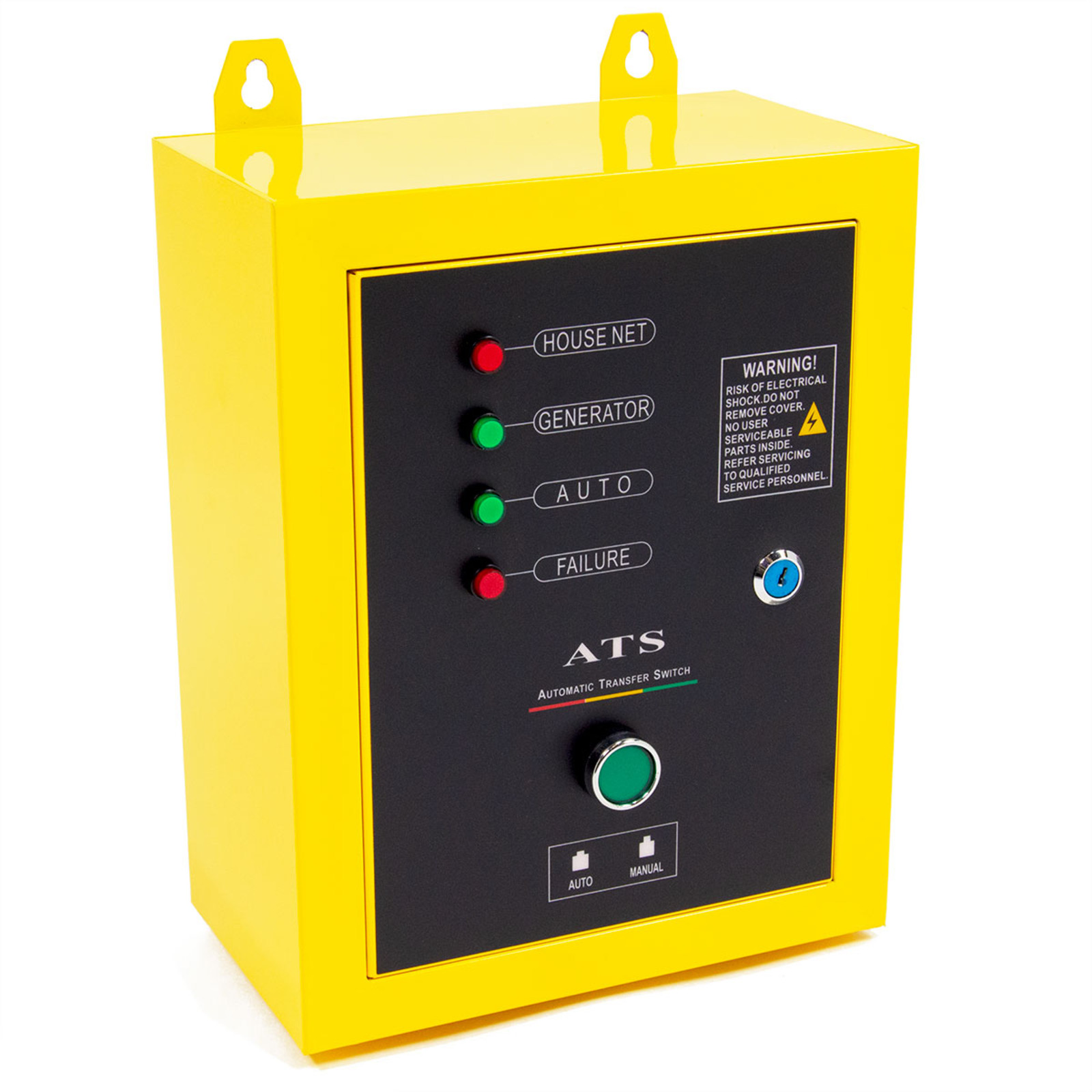

ATS automatic transfer switch generator box with HOUSE NET, GENERATOR, AUTO and FAILURE lights
  • Paleidžia per 2-6 s
  • Atgal į tinklą
  • 2 A įkroviklis
Produkto informacija

Pakuotės matmenys

0,4 x 0,295 x 0,205 m

Pakuotės svoris

5,7 kg

Kiekio nuolaidos
Pirkti 3 – 5 3% NUOLAIDA Automatiškai atsiskaitant
Pirkti 6 – 10 5% NUOLAIDA Automatiškai atsiskaitant
Pirkti 11+ 7% NUOLAIDA Automatiškai atsiskaitant
Šios prekės sandėlyje nėra. Ją galite rezervuoti sumokėję 30% avansą — pristatymas per 90 d. d. Likusią sumą reikia sumokėti prieš išsiunčiant prekes.

Galima užsakyti sumokėjus 30% avansą · pristatymas per 90 d. d.

SKU: 740300

130 €

Kaina be PVM • PVM pridedamas atsiskaitant, jei nenurodomas galiojantis PVM mokėtojo kodas

Galima užsakyti sumokėjus 30% avansą · pristatymas per 90 d. d.

🔒 Saugus atsiskaitymas • Atitinka PCI‑DSS

  • Pristatymas Galima užsakyti sumokėjus 30% avansą · pristatymas per 90 d. d.
  • 12 mėnesių garantija Registracija klientų portale · servisas ir atsarginės dalys pas mus
  • Grąžinimai ir pretenzijos Be mokesčio, jei prekė turi defektų, buvo sugadinta transportuojant arba neatitinka užsakymo
  • Be PVM ES įmonėms Turint galiojantį ES šalies, išskyrus Slovėniją, PVM mokėtojo kodą
  • Atitinka CE Mašinos iš ISO sertifikuotų gamintojų
  • Saugus mokėjimas Kortelė, PayPal arba banko pavedimas

Daugiau nei 10 000 parduotų produktų visoje Europoje Daugiau nei 30 metų komandos patirtis

ATS skydas generatoriui

ATS automatinio perjungimo skydas generatoriui su HOUSE NET, GENERATOR, AUTO ir FAILURE indikatoriais

SMITH ATS yra ATS skydas generatoriui, kuris stebi tinklo įtampą. Dingus tinklo elektrai, jis paleidžia generatorių ir perjungia apkrovą į jį. Atsistačius tinklui, apkrova grąžinama į tinklą, o generatorius sustabdomas. Būtinybės būti vietoje nėra.

ATS skirtas oru aušinamiems SMITH dyzeliniams generatoriams 9500SE+ (7 kW), 11000SE+ (8 kW) ir SDG10 (10 kW). Šie generatoriai turi ATS jungtį valdymo pulte. ATS skydas prijungiamas kabeliu ir parduodamas atskirai.

Integruotas įkroviklis palaiko generatoriaus starterio akumuliatorių įkrautą 2 A srove, kol generatorius budėjimo režime, todėl akumuliatorius visada paruoštas paleidimui.

Kaip veikia automatinis perjungimo įrenginys?

Dingus tinklo elektrai, ATS paleidžia generatorių per 2-6 s. Generatorius veikia 5 s, tada apkrova perjungiama į generatorių. Atsistačius tinklui, apkrova grąžinama į tinklą, o generatorius sustabdomas po 5 s veikimo be apkrovos. Tinklas ir generatorius niekada nebūna prijungti prie apkrovos vienu metu.

Kas vyksta, jei generatorius nepasileidžia?

ATS atlieka 3 paleidimo bandymus: variklis sukamas 3 sekundes, tada 4 sekundes, tada 5 sekundes, tarp bandymų, 5 s pauzė. Jei po trečio bandymo generatorius nepasileidžia, įsijungia FAILURE indikatorius ir klaida lieka užfiksuota, kol elektrikas patikrina sistemą ir ją atstato.

Valdymo pultas ir darbo režimai

Keturi indikatoriai rodo sistemos būseną: HOUSE NET (tinklas), GENERATOR, AUTO ir FAILURE. AUTO režime ATS veikia automatiškai. MANUAL režime automatika išjungiama, generatorius paleidžiamas ir stabdomas rankiniu būdu. Skydelio dangtis rakinamas raktu.

ATS skydo generatoriui montavimas

ATS skydas tvirtinamas prie sienos dviem laikikliais. Jis jungiamas tarp tinklo įvado, generatoriaus ir jūsų paskirstymo skydo, o prie generatoriaus valdymo pulto kabeliu su apvaliu kištuku. Tinklo kabelyje į ATS turi būti įrengtas automatinis jungiklis. Montavimą turi atlikti kvalifikuotas elektrikas. Prieš pasirinkdami AUTO režimą, generatorių paleiskite rankiniu būdu ir patikrinkite jo veikimą.

ATS techniniai duomenys

ATS skydas generatoriui
Tipas ATS skydas generatoriui (ATS)
Suderinami generatoriai SMITH 9500SE+ (7 kW), 11000SE+ (8 kW), SDG10 (10 kW)
Generatoriaus paleidimas dingus tinklui 2-6 s
Apkrovos perjungimas į generatorių po 5 s generatoriaus veikimo
Paleidimo bandymai 3
Grįžimas į tinklą automatinis, generatorius sustabdomas po 5 s be apkrovos
Akumuliatoriaus įkroviklis integruotas, 2 A
Darbo režimai AUTO, MANUAL
Indikatoriai HOUSE NET, GENERATOR, AUTO, FAILURE
Jungtis su generatoriumi kabelis su apvaliu kištuku į generatoriaus valdymo pultą
Korpusas metalinė dėžė tvirtinimui prie sienos, dangtis su spyna
Pakuotės matmenys 400 × 295 × 205 mm
Svoris 5.7 kg
Garantija 12 mėnesių

Kodėl rinktis SMITH ATS?

  • Paleidžia generatorių automatiškai. 2-6 sekundės po tinklo dingimo.
  • Perjungia atgal automatiškai. Atsistačius tinklui, apkrova grąžinama į tinklą, generatorius sustabdomas.
  • 3 paleidimo bandymai. Jei generatorius nepasileidžia, įsijungia FAILURE indikatorius.
  • Integruotas akumuliatoriaus įkroviklis. 2 A, starterio akumuliatorius visada įkrautas.
  • AUTO ir MANUAL režimai. Dangtis rakinamas raktu.
  • Skirtas SMITH generatoriams. 9500SE+, 11000SE+ ir SDG10.

Jei jūsų SMITH 7, 8 ar 10 kW generatorius naudojamas kaip avarinis elektros šaltinis namui, dirbtuvėms ar ūkiui, ATS skydas generatoriui perima paleidimą ir perjungimą visą parą.

Papildoma informacija

Svoris 5,7 kg
Išmatavimai 0,40 × 0,295 × 0,205 min
Parametras Specifikacija
Tipas

ATS skydas generatoriui (ATS)

Suderinami generatoriai

SMITH 9500SE+ (7 kW), 11000SE+ (8 kW), SDG10 (10 kW)

Generatoriaus paleidimas dingus tinklui

2-6 s

Apkrovos perjungimas į generatorių

po 5 s generatoriaus veikimo

Paleidimo bandymai

3

Grįžimas į tinklą

automatinis, generatorius sustabdomas po 5 s be apkrovos

Akumuliatoriaus įkroviklis

integruotas, 2 A

Darbo režimai

AUTO, MANUAL

Indikatoriai

HOUSE NET, GENERATOR, AUTO, FAILURE

Jungtis su generatoriumi

kabelis su apvaliu kištuku į generatoriaus valdymo pultą

Korpusas

metalinė dėžė tvirtinimui prie sienos, dangtis su spyna

Pakuotės matmenys

400 × 295 × 205 mm

Svoris

5.7 kg

Garantija

12 mėnesių

Kokiems generatoriams tinka ATS skydas generatoriui?

SMITH oru aušinami dyzeliniai generatoriai 9500SE+ (7 kW), 11000SE+ (8 kW) ir SDG10 (10 kW). Jie turi ATS jungtį valdymo pulte.

Per kiek laiko generatorius paleidžiamas po elektros dingimo?

ATS paleidžia generatorių per 2-6 sekundes ir apkrovą perjungia po 5 sekundžių generatoriaus veikimo.

Kas vyksta, kai tinklo elektra grįžta?

ATS apkrovą perjungia atgal į tinklą. Generatorius veikia 5 sekundes be apkrovos ir tada sustabdomas.

Ką daryti, jei generatorius nepasileidžia?

ATS atlieka 3 paleidimo bandymus. Jei generatorius nepasileidžia, įsijungia FAILURE indikatorius.

Ar ATS įkrauna generatoriaus akumuliatorių?

Taip. Integruotas įkroviklis įkrauna starterio akumuliatorių 2 A srove.

Ar galiu ATS įsirengti pats?

ATS turi montuoti kvalifikuotas elektrikas, tinklo kabelyje į ATS būtinas automatinis jungiklis.

Santrauka

  • ATS skydas generatoriui (ATS) SMITH 9500SE+, 11000SE+ ir SDG10
  • Generatorių paleidžia 2-6 s po tinklo dingimo, apkrovą perjungia po 5 s
  • Atgal į tinklą automatiškai, generatorius sustabdomas po 5 s be apkrovos
  • 3 paleidimo bandymai, tada FAILURE indikatorius
  • Integruotas akumuliatoriaus įkroviklis 2 A, AUTO ir MANUAL režimai
  • Prie sienos tvirtinama metalinė dėžė su spyna, 5.7 kg
  • 12 mėnesių garantija
